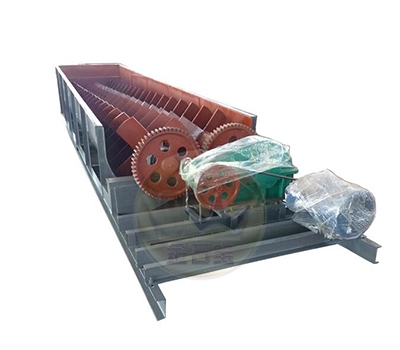

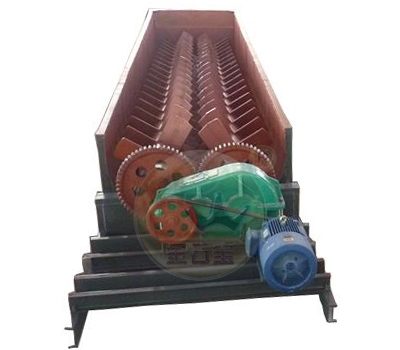

槽式洗矿机
产品特点
1.传动方式设计简单，合理，设备运行平稳
2.设备左右螺旋轴完成矿石擦洗和提升

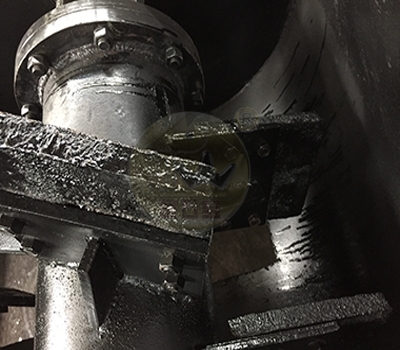

3.螺旋叶片装配耐磨衬板
一、 产品概述
槽式洗矿机主要用于选矿工艺执行前含泥矿石清洗，提高后道工艺选矿指标，常用于锰矿、铁矿、石灰石、钨矿、锡矿、硅砂矿等矿物洗矿。洗矿机是用于黑色和有色冶金矿山、钢铁、冶金、化工、建材用来洗净矿石、石料的大型设备，洗矿机处理能力较大是满足大生产力对矿石、石料的清洁度有要求的企业的理想设备。洗矿可避免含泥矿物原料中的泥质物堵塞粉碎和筛分设备，原料如含有可溶性有用或有害成分也要进行洗矿。
二、工作原理及结构
本机呈倾斜安装，矿物与水由进料口（进料口的位置由用户自定）进入槽体，通过螺旋轴叶轮的搅动，达到矿石的清洗作用。清洗后泥浆及杂物通过溢流槽流出（溢流口位置用户自定），矿石沉入槽底，由出料口（出料口位置用户自定）排出。

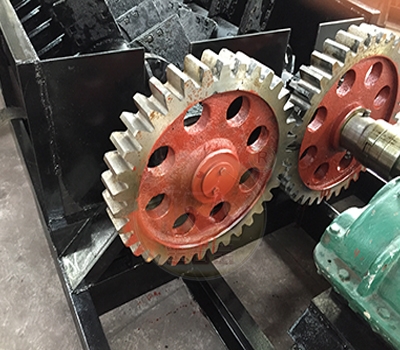

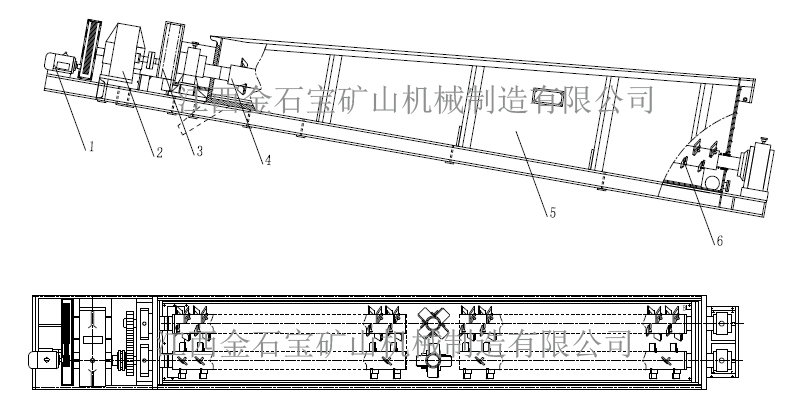

1.电机 2. 减速机 3. 齿轮 4. 传动轴 5. 槽体 6. 搅拌叶片
三、 技术参数
|
型号 |
螺旋直径 (mm) |
转速 (r/min) |
给矿粒度 (mm) |
倾斜角度 (o) |
处理量 (t/h) |
功率 (kw) |
|
2RXL320 |
Φ320×3200 |
28 |
≤30 |
≤12 |
10 |
4 |
|
2RXL400 |
Φ400×4600 |
23 |
≤30 |
≤12 |
20 |
5.5 |
|
2RXL540 |
Φ540×4600 |
23 |
≤30 |
≤12 |
25 |
7.5 |
|
2RXL750 |
Φ750×7600 |
22.7 |
≤70 |
≤12 |
50 |
15 |
|
2RXL800 |
Φ800×7600 |
22 |
≤70 |
≤12 |
60 |
18.5 |
|
2RXL914 |
Φ914×7600 |
21 |
≤70 |
≤12 |
70 |
22 |
