常用洗砂设备之一（轮斗洗砂机介绍与应用）
时间：2020-05-13 11:31:02 点击数：7257
一、 概述
轮式洗砂机具有洗净度高，结构合理，处理量大，功耗小，洗砂过程中砂子流失少，尤其是洗砂机传动部分均与水、砂隔离，故其故障率大大低于目前常用洗砂机。
轮式洗砂机广泛适用于冶金、建材、水电等行业的洗选、分级、除杂等作业，适用于细粒度和粗粒度物料的洗选作业。对建筑用砂、筑路用砂石犹为适宜。该洗砂机结构合理、维修便利、处理量大、功率消耗小、洗净度高。新颖的密封结构、全封闭油浴式传动装置、可调式溢流堰板，确保了该系列产品耐用，清洗、脱水效果好，细粒产品保持稳定等特点。
二、工作原理
洗砂机工作时，电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动，砂石有给料槽进入洗槽中，在叶轮的带动下翻滚，并互相研磨，除去覆盖砂石表面的杂质，同时破坏包覆砂粒的水汽层，以利于脱水;同时加水，形成强大水流，及时将杂质及比重小的异物带走，并从溢出口洗槽排出，完成清洗作用。干净的砂石由叶片带走，砂石从旋转的叶轮倒入出料槽，完成砂石的清洗作用。
1. 该机结构简单，处理量大、功率消耗小、洗净度高。
2. 轮斗式洗砂机除筛网外几乎无易损件，用寿命长，长期不用维修。
3. 细砂和石粉流失少，所洗建筑砂级配和细度模数达到标准要求。
4. 该系列产品耐用，清洗、脱水效果好，细粒产品保持不乱等特点。

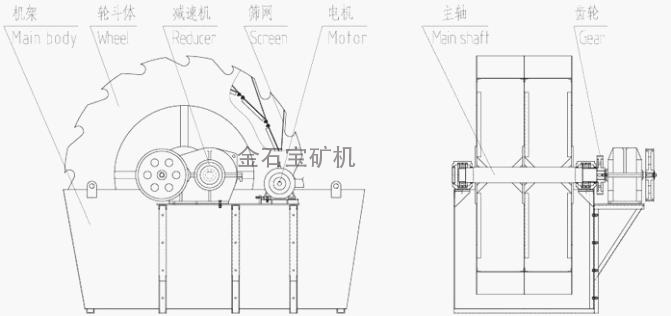

三、机器结构组成
洗砂机主要结构部件有：机架、轮斗体、减速机、筛网、电机、主轴、齿轮等主要部件组成。
四、技术参数
|
型号规格 |
轮斗尺寸(mm) |
处理能力(t/h) |
电机功(kw) |
进料粒度（mm） |
外形尺寸（mm） |
|
XSD2610 |
Φ2600*1000 |
20-50 |
5.5 |
≤10 |
3255*1982*2690 |
|
XSD2516 |
Φ2500*1600 |
40-80 |
7.5 |
≤10 |
3675*2400*2500 |
|
XSD2816 |
Φ2800*1600 |
50-90 |
7.5-11 |
≤10 |
3800*3000*2880 |
|
XSD3016 |
Φ3000*1600 |
60-100 |
11 |
≤10 |
3900*3000*3080 |
|
XSD3024 |
Φ3000*2400 |
120-200 |
15 |
≤10 |
3900*4000*3080 |
说明：设备参数如有调整恕不另行通知.如果您对本产品有其他疑问请及时提出咨询。

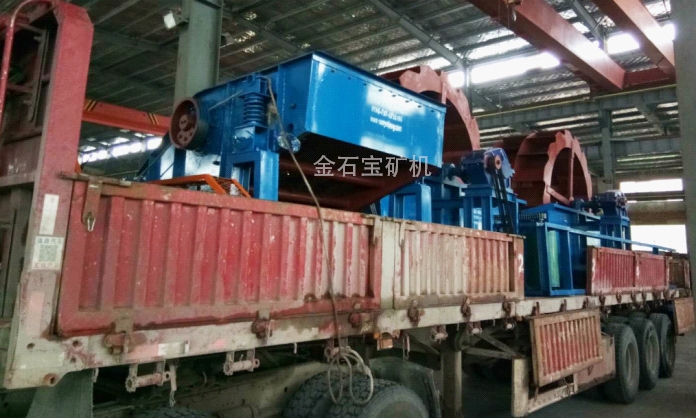

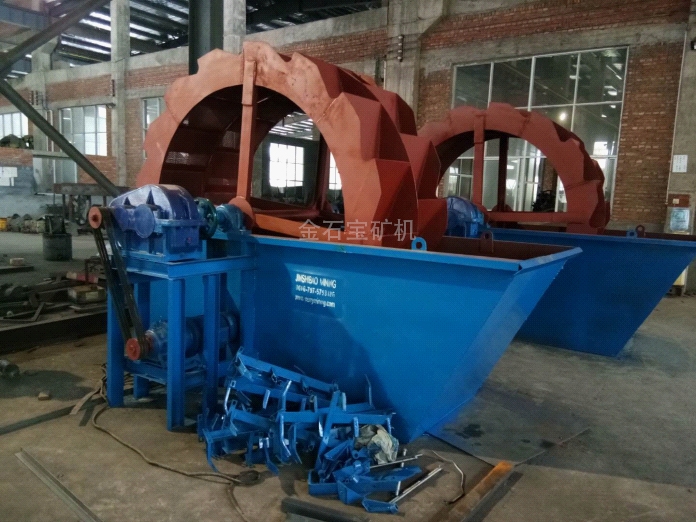

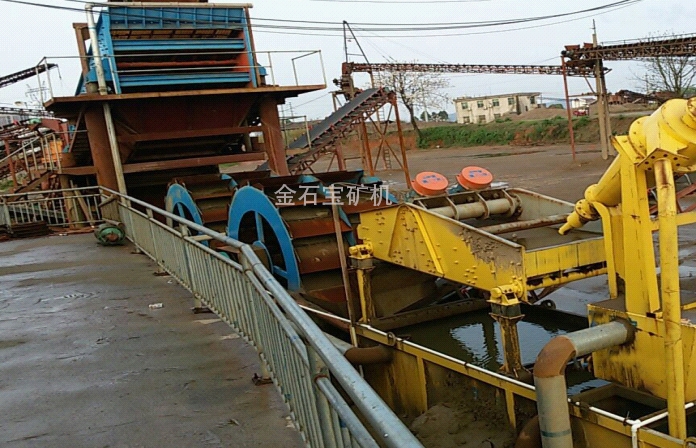

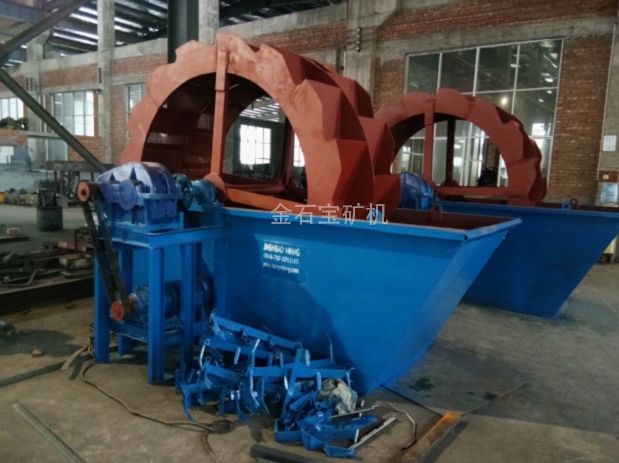

五、工厂图片及洗砂现场
