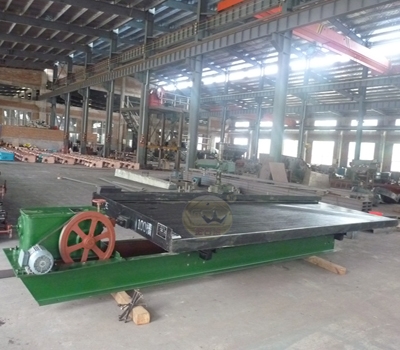

6s重选摇床


6s重选摇床


1.6S摇床易维护;


2.适用范围广,广泛用于富集金、钨、锡、钽、铁、锰、铬、钛、铋铅等有色、黑色、稀贵金属矿物;


3.精矿富集比高,分选效率高。





产品概述

     摇床属于重力选矿设备,适于选别 2-0.037 毫米矿砂及矿泥级别的金、钨、锡、钽、铁、锰、铬、钛、铋、铅等有色、黑色、稀贵金属矿物。同时也适合于从各种炉渣、废旧电路板、废旧电缆线、废旧电池等物品中回收成品金、银、铜等贵金属。选别4-0.037毫米的硫铁矿;适当改换床条形式后可选别末煤和煤泥,独居石,金红石,锆英砂,萤石,二氧化硅等非金属,以及分选其他具有足够比重差及粒度组成合适的混合物料。

  我司生产6-S摇床及云锡式摇床。6-S摇床的突出优点是原矿经过一次选别即可得到精矿,中矿和废弃尾矿,可同时接出多个产品。精矿的富集比高,选别效率高,易于维修、便于调节冲程。

产品结构


  传动机构(含床头、电机);2、给矿槽;3、床面;4、给水槽;5、调坡机构(鞍型基座);五大部分组成。

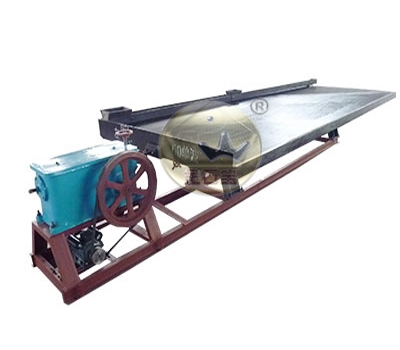

单层摇床(小槽钢支架)


双层摇床




多层摇床(4层摇床)



技术参数

床面尺寸(毫米)

长×给矿端宽×精矿端矿

4520×1850×1560

3000×1620×1100

2100×1050×850

1100×500×430

选别面积(平方米)

7.67

4.08

2

0.51

给矿粒度(毫米)

粗砂

2-0.5

2-0.5

2-0.5

2-0.5



细砂

0.5-0.074

0.5-0.074

0.5-0.074

0.5-0.074



矿泥

0.074-0.037

0.074-0.037

0.074-0.037

0.074-0.037

给矿浓度(%)

10~30

10-30

10~30

10~30

处理能力(吨/时)

粗砂

1-2.5

0.6-1.5

0.4-0.8

0.1-0.2



细砂

0.8-1.2

0.3-0.8

0.2-0.5

0.05-0.1



矿泥

0.3-0.6

0.2-0.4

0.1-0.2

0.03-0.05

耗水量(吨/时)

0.5~3.5

0.3~1.5

0.2~1

0.1~0.5

冲程(毫米)

8~36

10~30

12~28

9~17

冲次(次/分)

240~380

240~420

250~450

280~460

横向坡度(度)

0°~5°

0°~8°

0°~10°

0°~10°

电动机

型号

Y70L-4

Y100L-4

Y90L-4

Y80L-4



功率(kw)

1.1

1.1

1.1

0.55



转速(r/min)

1400

1400

1400

1400

三角皮带(毫米)

A-2000

A-1033

B-2007

A-1245

外形尺寸(毫米)

长×宽×高

5630×1850×900

4075×1320×780

3040×1050×1020

1530×500×800


矿山现场






设备在不断的更新换代,获取最新设备参数请电话咨询,联系电话 15879778652。
